ZCM煤氣電磁閥
ZCM煤氣電磁閥是適用于城市煤氣、液化石油氣,天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換,進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
一、煤氣電磁閥 產品概述:
ZCM煤氣電磁閥是適用于城市煤氣、液化石油氣,天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換,進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
二、煤氣電磁閥 工作原理:
■常閉型
ZCM煤氣電磁閥DNl5—50系一次開閥的直動式低壓電磁閥,DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后,電磁力直接將閥塞提起,介質流通;斷電后,電磁力消失,閥塞在自重和彈簧力作下下落,介質斷流。
先導式電磁閥在接受電信號后,銜鐵在電磁力作用下先帶動副閥閥塞捉起,主閥膜片shang流體經副閥流走,減少了作用在主閥膜片上的壓力,當主閥膜片上的壓力減少到一定值時,銜鐵帶動主閥膜片,并利用壓差使主閥打開,介質流通;線圈斷電后,電磁力消失,銜鐵因自重下落復位,同時依靠介質壓力,主閥得以緊密關閉。
■常開型
ZCM煤氣電磁閥應用獨特的直動式結構,當給電磁頭的線圈通電時, 位于線圈周圍的靜鐵芯組件便產生磁性,磁力克服閥桿組件重力和回位彈簧彈力后將動鐵芯連同閥桿組件向上吸起,從而使固連在閥桿組件上的閥盤與閥座緊密貼緊而密封, 閥門關閉;斷電后,閥盤在回位彈簧及閥桿組件重力作用下恢復原位,閥門開啟,管道恢復正常通氣。
三、煤氣電磁閥 主要技術參數:
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介質 | 煤氣、天然氣等 | |||||||||||||
介質溫度(℃) | ≤60 | |||||||||||||
公稱壓力(MPa) | 1.0 | |||||||||||||
工作壓差(MPa) | 0~0.02 | 0~0.04 | ||||||||||||
電源電壓 | AC220V其它規格可作特殊訂貨 | |||||||||||||
使用壽命 | 按JB/T7352-94規定 | |||||||||||||
額定流量系數(KV) | ||||||||||||||
泄漏量(ml/min) | 按JB/T7352-94?F規定 | |||||||||||||
功耗(VA) | 70 | 90 | 150 | 870 | 1100 | 3000 | ||||||||
防爆標志 | dIIBT4 | |||||||||||||
防爆證編號 | CE991010 | |||||||||||||
出線口接頭 | 內螺紋M20×1.5 | |||||||||||||
環境溫度 | -40~+60℃ |

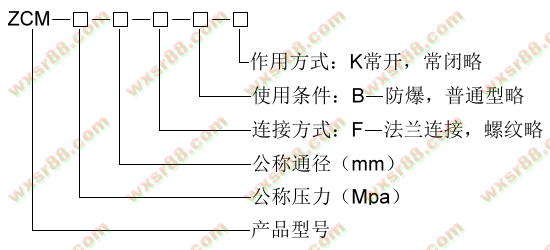

四、煤氣電磁閥 型號說明:
五、煤氣電磁閥 安裝尺寸:
公稱通徑 DN |
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | |||||||
H | L | G | H | L | D | D1 | D2 | b | f | N-d | |
15 | 148 | 92 | 1/2 | ||||||||
20 | 148 | 92 | 3/4 | ||||||||
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
100 | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
125 | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
150 | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | |||
250 | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | |||
300 | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 |

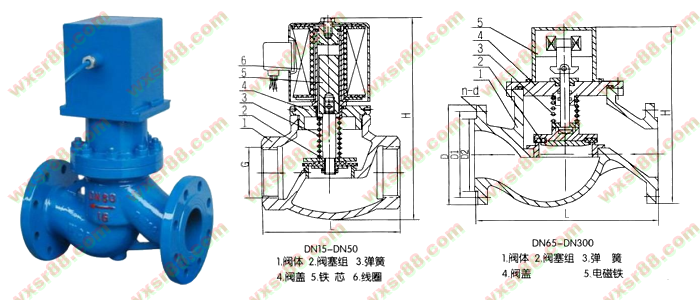

六、煤氣電磁閥 尺寸結構圖:
七、煤氣電磁閥 安裝須知:
1、安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,需定期清潔干凈。
3、在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,最好安裝旁路裝置(如圖一)。
4、在管路系統中,安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前,管道必須清洗干凈。建議在電磁閥前安裝過濾器,蒸汽管道安裝疏水閥。
6、不能將電磁閥安裝在管道的低凹處,以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下,建議把電磁閥前管道用支架固定,以免電磁閥工作時引起振動。
9、在安裝電磁閥前,要注意看清產品電磁閥標牌,認真閱讀使用說明書電磁閥,判斷電磁閥產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表,以便觀察管道壓力。
八、煤氣電磁閥 使用保養:
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次,確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物,注意不要損壞密封面。
4、電磁閥較長時間不用時,應關閉閥前手動閥,重新啟用時,蒸汽電磁閥應將冷凝水排除干凈,并作試動作數次,待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時,應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時,如活塞與閥座間密封不好,可將活塞密封面重新磨平,現和閥座研磨。
7、工作時,要注意閥門前后壓力表,要求工作壓力不得超過額定壓力,工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時,電磁閥要停止使用,關閉前后手動閥,以免電磁閥爆炸和泄漏。
九、煤氣電磁閥 訂貨須知:
1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
3、訂購該產品時,請?jiān)敿?xì)填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
十、煤氣電磁閥 驗貨(卸貨)須知:
1、仔細對照與訂購時的產品【煤氣電磁閥】是否一樣,及包裝箱有沒有破損等。
2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
