2W黃銅電磁閥
2W系列電磁閥如2W-50K常開式水用電磁閥,閥體采用鍛壓成型,內件不銹鋼制作,用于管路中對液體,氣體介質通斷的自動控制。兩口兩位直動式電磁閥,斷電打開,通電關閉閥體材質為銅,最大耐壓使作壓力:17kgf/cm2 環境溫度:0℃~65℃ 產品系列化生產,體積小,流量大,適用范圍廣按閥上所表流向箭頭,可任意安裝;為增強使用壽命,最好線圈向上,水平安裝
一、2W系列黃銅電磁閥 產品概述:
2W系列電磁閥如2W-50K常開式水用電磁閥,閥體采用鍛壓成型,內件不銹鋼制作,用于管路中對液體,氣體介質通斷的自動控制。兩口兩位直動式電磁閥,斷電打開,通電關閉閥體材質為銅,最大耐壓使作壓力:17kgf/cm2 環境溫度:0℃~65℃ 產品系列化生產,體積小,流量大,適用范圍廣按閥上所表流向箭頭,可任意安裝;為增強使用壽命,最好線圈向上,水平安裝
二、2W系列黃銅電磁閥 主要性能及優點:
1、采用平板式膜片結構啟閉可靠,并增強了該產品的使用壽命。
2、選用塑封線圈可提高該產品在眾多環境下的安全使用。
3、采用直動式膜片結構無壓力啟動,擴充了其使用領域。

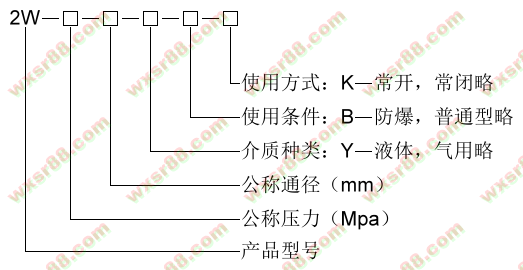

三、2W系列黃銅電磁閥 型號說明:
四、2W系列黃銅電磁閥 工作原理:
電磁閥里有密閉的腔,在的不同位置開有通孔,每個孔都通向不同的油管,腔中間是閥,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來檔住或漏出不同的排油的孔,而進油孔是常開的,液壓油就會進入不同的排油管,然后通過油的壓力來推動油剛的活塞,活塞又帶動活塞桿,活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。縱觀國內外電磁閥,到目前為止,從動作方式上可分為三大類即:直動式、反沖式、先導式,而從閥瓣結構和材料上的不同以及原理上的區別反沖式又可分為:膜片式反沖電磁閥、活塞式反沖電磁閥;先導式又可分為:先導式膜片電磁閥、先導式活塞電磁閥;從閥座及密封材料上分又可分為:軟密封電磁閥、鋼性密封電磁閥、半鋼性密封電磁閥。
五、2W系列黃銅電磁閥 主要詳細參數:
型號 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
工作介質 | 空氣,水,油 | ||||||
動作方式 | 直動式 | ||||||
型式 | 常閉式 | ||||||
流量孔徑mm | 16 | 20 | 25 | 35 | 40 | 50 | |
CV值 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
接管口徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
使用流體粘滯度 | 20CST以下 | ||||||
使用壓力 | 空氣: 0~1.0Mpa ,水: 0~0.7Mpa ,油: 0~0.7Mpa | ||||||
最大耐壓力 | 1.0Mpa | ||||||
工作溫度 | NBR:-5~80℃ VITON:-5~150℃ | ||||||
使用電壓范圍 | ±10% | ||||||
本體材質 | 黃銅 | ||||||
油封材質 | NBR或VITON |
六、2W系列黃銅電磁閥 安裝尺寸:
型號 | 通徑(mm) | A | C | D | K(G) | 閥體材質 | |
2W025-06 | 2.5 | 66 | 30 | 75 | 40 | 1/8″ | 鍛造銅 |
2W025-08 | 2.5 | 66 | 30 | 75 | 40 | 1/4″ | |
2W040-08 | 4 | 66 | 30 | 75 | 40 | 1/4″ | |
2W040-10 | 4 | 74 | 32 | 85 | 52 | 3/8″ | |
2W160-10 | 16 | 101 | 57 | 117 | 69 | 3/8″ | |
2W160-15 | 16 | 101 | 57 | 117 | 69 | 1/2″ | |
2W-200-20 | 20 | 107 | 57 | 123 | 73 | 3/4″ | |
2W-250-25 | 25 | 111 | 74 | 134 | 99 | 1″ | |
2W350-35 | 35 | 140 | 90 | 170 | 119 | 11/4″ | 鑄造銅 |
2W400-40 | 40 | 142 | 95 | 172 | 123 | 11/2″ | |
2W500-50 | 50 | 172 | 123 | 209 | 168 | 2″ |
注:1、需要法蘭連接的在型號后加F,如:2W250-25F
2、需要不銹鋼法蘭式的即:2W25025JF
3、需要不銹鋼螺紋連接的加J,如:2W250-250J
4、需要常開式的在型號zui后加K,如:2W250-25JFK
即表示:不銹鋼閥體,法蘭連接,常開式。通徑φ25mm。

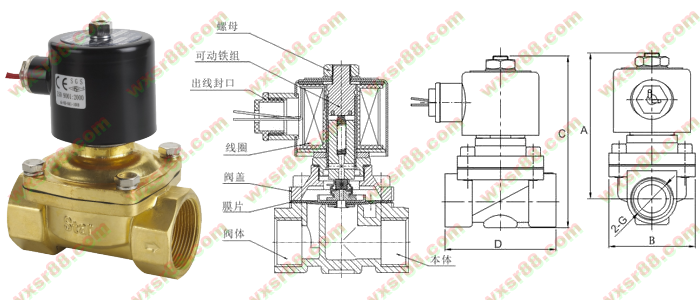

七、2W系列黃銅電磁閥 尺寸結構圖:
八、2W系列黃銅電磁閥 安裝與維護:
1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝。
2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。
3、電磁閥安裝后,管道中不得有反向壓差。并需通電數次,使之適溫后方可正式投入使用。
4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。
5、當電磁閥發生故障或清洗時,為保證系統繼續運行,應安裝旁路裝置。
6、接管時注意,密封材料不可使用過量,如螺紋連接時,接管外螺紋長度不可超過電磁閥內螺紋的有效長度,并在外螺紋前端半螺距處用銼刀倒棱,自螺紋2牙處開始纏繞密封帶,否則過量的密封帶或粘結劑殘渣進入電磁閥的內腔會引起故障。
7、在管道鋼性不足或有水錘現象的情況下,建議把閥前后管子用支架或其它方式固定,以防電磁閥工作時引起振動。
8、電磁閥安裝后經檢查前期準備試驗工序完成后,須通入流體試動作3~5次,確認正常后方可投入正式使用。
9、與電磁閥相關的電源控制線路及設施,如繼電器、開關和接觸器等應連接牢固、不得有松動或振動,電氣回路要接入相應的保險線,作為電氣回路的保護,否則將影響電磁閥的正常工作或損壞。
九、2W系列電磁閥 訂貨說明:
訂貨時請注明以下內容:
1、①產品名稱與型號
②公稱直徑
③電源電壓
④工作壓差
⑤使用介質
⑥連接方式
⑦介質溫度
⑧工稱壓力
⑨操作方式(常開、常閉)
⑩是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
