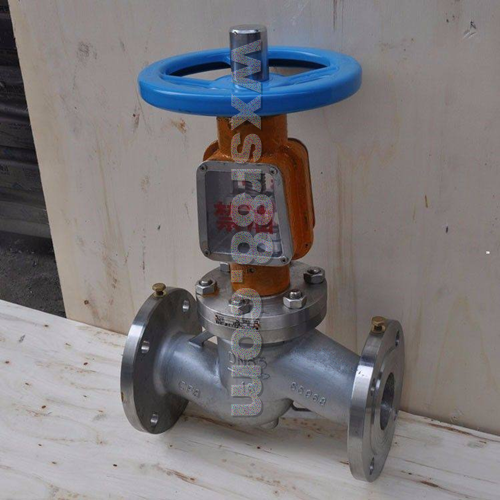

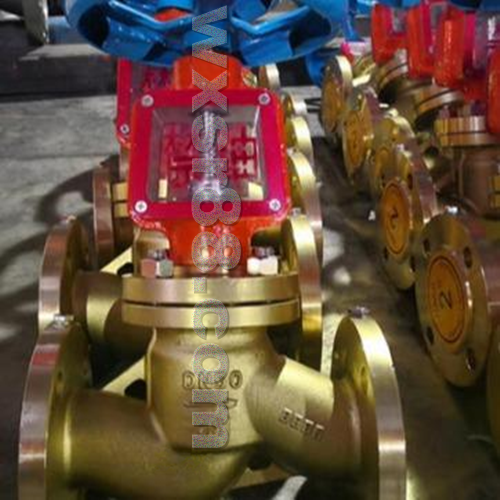

JY41W高壓黃銅氧氣截止閥
氧氣截止閥 概述氧氣截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。
按照冶金工業部《鋼鐵企業氧氣管網的若干技術規定》的規定采用截止閥。主體材料選用不銹鋼或阻燃性極好的銅合金,密封面為本體或堆焊D802,其余內件采用不銹鋼或銅合金;傳動部位的潤滑采用不可燃的潤滑脂, 并標有明顯的禁油標記。在結構上,支架采用全閉封,并有導除靜電裝置,閥桿上配有防塵帽。我公司的氧氣管路專用閥,自投放市場以來深受各大、中型鋼鐵廠、制氧廠、石化廠氧氣管網的信賴!
按照冶金工業部《鋼鐵企業氧氣管網的若干技術規定》的規定采用截止閥。主體材料選用不銹鋼或阻燃性極好的銅合金,密封面為本體或堆焊D802,其余內件采用不銹鋼或銅合金;傳動部位的潤滑采用不可燃的潤滑脂, 并標有明顯的禁油標記。在結構上,支架采用全閉封,并有導除靜電裝置,閥桿上配有防塵帽。我公司的氧氣管路專用閥,自投放市場以來深受各大、中型鋼鐵廠、制氧廠、石化廠氧氣管網的信賴!
一、JY41W高壓黃銅氧氣專用截止閥 概述:
氧氣截止閥 概述氧氣截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。
按照冶金工業部《鋼鐵企業氧氣管網的若干技術規定》的規定采用截止閥。主體材料選用不銹鋼或阻燃性極好的銅合金,密封面為本體或堆焊D802,其余內件采用不銹鋼或銅合金;傳動部位的潤滑采用不可燃的潤滑脂, 并標有明顯的禁油標記。在結構上,支架采用全閉封,并有導除靜電裝置,閥桿上配有防塵帽。我公司的氧氣管路專用閥,自投放市場以來深受各大、中型鋼鐵廠、制氧廠、石化廠氧氣管網的信賴!
二、JY41W 黃銅氧氣專用截止閥 結構特點:
1、對于公稱壓力PN≥1.6MPa、DNl25~200采用內旁通結構;DN250~500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫,從而保證了氧氣管網的安全運行,同時也減小了操作力矩。
2、介質流向:PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出),DN≥125介質由閥瓣卜方流入下方(高進低出)o對于 DN≥125的閥門采用介質高進低出的流向,一方面足內旁通閥結構上的需要,另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置,可避免因靜電產生火花。
4、與普通波紋管截止閥相比,氧氣管路用柱塞截止閥的支架部分采用全封閉式結構,且壓緊填料時可以打開支架上的防護蓋板,起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理
三、JY41W高壓黃銅氧氣截止閥、美標黃銅氧氣截止閥
氧氣截止閥型號:YJ41W | 氧氣截止閥公稱通徑:15MM-400MM | 氧氣截止閥使用壓力:2.5MPA-4.0MPA |
氧氣截止閥連接方式:法蘭連接 | 氧氣截止閥形式:手動 | 氧氣截止閥主要功能:起開關作用 |
氧氣截止閥使用介質:氧氣管道 | 氧氣截止閥材質:硅黃銅 不銹鋼 | 氧氣截止閥標準:機械部標準或定做非標 |
四、JY41W高壓黃銅氧氣截止閥、美標黃銅氧氣截止閥 主要性能和使用范圍:
型號 | 公稱壓力 | 殼體試驗壓力Ps(Mpa) | 氣密封試驗 | 適用溫度(℃) | 適用介質 | |
水 | 氣 | |||||
YJ41W-25T YJ41W-40T |
2.5 | 3.8 | 2.5 | 2.5 | 常溫 | 氧氣 |
五、JY41W高壓黃銅氧氣截止閥、美標黃銅氧氣截止閥 主要外形尺寸:
YJ41W-40T、YJ41W-40T |
重量 (kg) |
|||||||||||||
公稱通徑 DN(mm) |
尺寸 | |||||||||||||
L | D | D1 | D2 | D6 | b | f | fz | z-φd | Dz | i | H | D0 | ||
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | 82 | 10 | 202 | 100 | 5 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-φ14 | 95 | 13 | 225 | 100 | 6.5 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-φ14 | 98 | 15 | 236 | 125 | 7 |
32 | 190 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-φ18 | 120 | 28 | 312 | 180 | 13.5 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-φ18 | 135 | 20 | 328 | 160 | 16 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 160 | 25 | 450 | 320 | 32 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 180 | 30 | 530 | 360 | 45 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 195 | 32 | 560 | 400 | 60 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-φ23 | 230 | 40 | 618 | 450 | 80 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-φ25 | 275 | 42 | 675 | 450 | 105 |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-φ25 | 330 | 50 | 743 | 560 | 134 |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-φ30 | 405 | 55 | 850 | 640 | 266 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-φ34 | 480 | 88 | 975 | 720 | 491 |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-φ34 | 520 | 100 | 1115 | 800 | 705 |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-φ41 | 650 | 140 | 1425 | 900 | 1234 |
六、JY41W高壓黃銅氧氣截止閥、美標黃銅氧氣截止閥 訂貨主要事項:
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時截止閥閥體材質轉動方式(手柄/蝸輪)內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我司專家為您審核把關。感謝您訪問我們的網站【www.gxdlgs.com】
